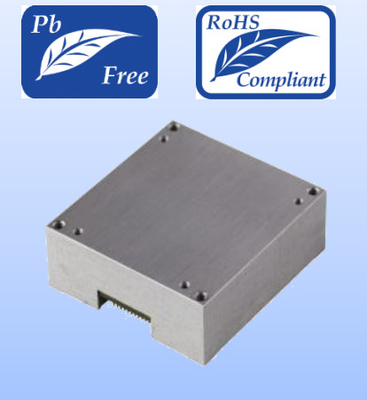

BWS688B-อุปกรณ์ทนกระแทกสูง-ออกแบบ-การเดินเรือแม่นยํา, การควบคุม, และการวัดไดนามิกของพนักงานขนส่งเคลื่อนที่

รายละเอียดหลัก

ไจโรสโคปสามแกน ระยะการวัด ± 450°/s

เครื่องวัดเร่งสามแกน: ระยะการวัด ± 18g

เครื่องวัดแม่เหล็กสามแกน: ระยะการวัด ± 8 แก๊ส

นาฬิกาดิจิตอล: ระยะการวัด 300 mbar ~ 1100 mbar

ความกว้างแบนด์เวทสูง: 400Hz

การชดเชยอุณหภูมิที่ปรับขนาดจากโรงงาน: ความมั่นคงของ Bias, Linearity และการปรับขนาดความผิดพลาดข้ามแกน

ระยะการชดเชยอุณหภูมิ: -40°C ~ +85°C

อินเตอร์เฟซการสื่อสาร: SPI

เครื่องตรวจจับอุณหภูมิที่บูรณาการ

ระยะไฟฟ้า 3.0V ~ 3.6V

ความต้านทานแรงกระแทก: 2000 กรัม

การออกแบบที่คอมแพคต์: น้ําหนักเบาและรูปแบบขนาดเล็ก

ความเหมาะสม: เหมาะกับ ADIS16488A

สาขาใช้งาน

การป้องกันการสั่นสะเทือนในอุตสาหกรรม และการควบคุมอารมณ์

อัตโนมัติเครื่องจักร

การควบคุมหุ่นยนต์

การรักษาความมั่นคงและการควบคุมแพลตฟอร์ม

ระบบเครื่องมือ

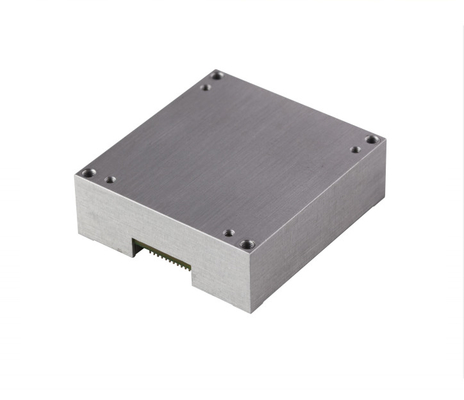

รายละเอียดสินค้า

หน่วยวัดความอ่อนแอ (IMU) เป็นอุปกรณ์ที่คอมแพคตและทนต่อการกระแทกสูงที่ออกแบบมาเพื่อการนําทาง, การควบคุม และการวัดแบบไดนามิกของตัวนําที่เคลื่อนไหวมันรวมไจโรสโกป MEMS สามแกนและเร่งวัดสามแกนกับอัลการิทึมการชดเชยความผิดพลาดที่ก้าวหน้า (รวมทั้งอุณหภูมิ, การติดตั้งไม่ตรงกันและการแก้ไขไม่ตรงกัน) ข้อมูลที่ผ่านการประมวลผลออกผ่านการปรับปรุง SPI อินเตอร์เฟซ(barometer) สามารถตรวจจับสิ่งแวดล้อมอย่างครบวงจร

.

ลักษณะหลัก:

เซ็นเซอร์แม่นยําสูง

ไจโรสโกป: ระยะ ±450°/วินาที, ความมั่นคงของสกัดแยกความแปรปรวน 1.2°/h

เครื่องวัดเร่ง: ระยะ ± 18g, ความมั่นคงของความสับสนความสับสน 20μg Allan

เครื่องวัดแม่เหล็ก: ระยะ ±8 กาอัส สําหรับความแม่นยําของมุมกว้าง

.

ความสามารถในการปรับตัวต่อสิ่งแวดล้อมอย่างแข็งแรง

ใช้งานในอุณหภูมิ -40 °C ถึง +85 °C ด้วยการชดเชยอุณหภูมิที่ปรับขนาดในโรงงาน

ทนต่อแรงกระแทกและความสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมขนาด 2000 กรัม

.

การบูรณาการแบบคอมแพคต์

ขนาด: 47mm (L) × 44mm (W) × 14mm (H)

.

น้ําหนัก: ปรับปรุงให้เหมาะกับเครื่องบินไร้คนขับ, แขนหุ่นยนต์ และเครื่องมือพกพา

การออกข้อมูลและความเข้ากัน

อินเตอร์เฟซ SPI รองรับการถ่ายทอดข้อมูลความเร็วสูง (สูงสุด 2000Hz)

สอดคล้องกับมาตรฐานอุตสาหกรรม

.

ข้อดีทางการแข่งขัน

โซลูชั่นอุตสาหกรรมที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย: ประสานงานระหว่างผลงาน MEMS กับความน่าเชื่อถือในสภาพที่ยากลําบาก

Multi-sensor Fusion: เครื่องวัดแม่เหล็กและเครื่องวัดอากาศที่บูรณาการสามารถตรวจจับ 10 แกนได้

.

การบริโภคพลังงานที่ต่ํา: การออกแบบพลังงานที่ประสิทธิภาพสูง 3.0~3.6V ช่วยยืดอายุการใช้งานของแบตเตอรี่ในการใช้งานมือถือ
